STM32作為意法半導體(STMicroelectronics)推出的主流ARM Cortex-M系列微控制器,以其高性能、低功耗和豐富的外設資源,在工業控制、物聯網、消費電子等領域得到了廣泛應用。其開發工作通常遵循一個清晰的分層結構,以確保代碼的可維護性、可移植性和開發效率。本文將從底層到上層,系統性地介紹STM32開發的各個層次,并重點闡述應用軟件開發的相關內容。
1. 硬件層
這是整個系統的基礎,指STM32微控制器芯片本身及其外圍電路,包括:
- 內核:如Cortex-M0, M3, M4, M7等,決定了處理器的基本架構和性能。
- 片上外設:如GPIO、USART、I2C、SPI、ADC、定時器、DMA、以太網、USB控制器等。
- 時鐘系統:HSI、HSE、LSI、LSE以及PLL,為芯片和外設提供時鐘源。
- 電源管理:多種低功耗模式。
- 外部電路:復位電路、晶振電路、調試接口(SWD/JTAG)、必要的濾波和去耦電容等。
2. 硬件抽象層(HAL)/標準外設庫(SPL)層
這一層是ST官方提供的軟件庫,旨在屏蔽底層硬件的直接寄存器操作細節,為上層提供統一的API接口。
- 標準外設庫(SPL, Standard Peripheral Library, 已逐漸被HAL替代):提供基于寄存器的、相對底層的C語言函數,需要開發者對硬件時序和配置有較深理解。
- 硬件抽象層(HAL, Hardware Abstraction Layer):當前主流庫。它提供了更高級、更統一的API,功能更完整(如集成中斷處理、DMA管理),并支持STM32全系列產品,便于代碼在不同型號間移植。HAL庫通常與LL庫(Low-Layer) 配合使用,LL庫提供更接近寄存器的輕量級操作,以滿足對效率要求極高的場景。
- 作用:開發者通過調用
HAL<em>UART</em>Transmit(),HAL<em>GPIO</em>WritePin()等函數即可操作硬件,無需記憶復雜的寄存器地址和位定義。
3. 中間件層

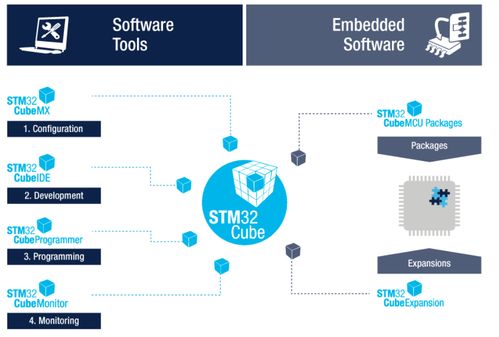

中間件是位于操作系統(或裸機程序)與應用軟件之間,提供特定通用功能的軟件組件。ST通過STM32Cube軟件生態提供了豐富的中間件。
- 通信協議棧:如USB Host/Device庫、以太網協議棧(LwIP)、文件系統(FatFS)。
- 圖形界面:如STemWin(針對STM32的嵌入式GUI庫)。
- 實時操作系統(RTOS):如FreeRTOS的集成,用于多任務管理。
- 安全與連接:如TLS/SSL庫、MQTT客戶端等。
這些中間件大大加速了復雜功能的實現,開發者可以專注于業務邏輯。
4. 應用軟件層
這是開發者實現具體產品功能和業務邏輯的核心層次。它構建在底層硬件、HAL庫和可選中間件的基礎之上。
應用軟件開發的特點與內容:
1. 業務邏輯實現:根據產品需求,編寫核心控制算法、數據處理邏輯、用戶交互流程等。例如,在智能手環中,應用層負責計步算法、心率數據分析、界面顯示更新和數據同步邏輯。
2. 任務調度與管理:
- 裸機開發:通常采用前后臺系統(中斷+主循環)或基于時間片的輪詢調度。應用層需要精心設計狀態機來管理多個任務的執行。
- 基于RTOS開發:將應用分解為多個獨立的任務(線程),通過RTOS內核進行調度、同步和通信。應用層代碼主要圍繞任務函數、消息隊列、信號量、事件標志組等展開。
- 驅動封裝與設備管理:在HAL庫的基礎上,針對具體的硬件模塊(如特定的傳感器、顯示屏)進行二次封裝,形成更易于使用的設備驅動模塊。例如,將HALI2C的讀寫函數封裝成
BMP180</em>ReadTemperature()函數。 - 系統初始化與配置:調用HAL初始化函數,配置系統時鐘、中斷優先級、外設參數等,為應用運行搭建好環境。STM32CubeMX工具可以圖形化生成此部分的初始化代碼。
- 與中間件交互:調用中間件API實現高級功能。例如,使用FatFS操作SD卡存儲數據,使用LwIP建立TCP連接上傳數據。
應用軟件開發流程示例:
1. 需求分析與架構設計:明確功能,劃分模塊。
2. 利用STM32CubeMX進行硬件與中間件配置:生成包含HAL初始化、中間件集成的基礎工程代碼。
3. 編寫/移植設備驅動:為外部器件編寫驅動代碼。
4. 實現核心任務:在main.c或獨立的任務文件中編寫業務邏輯。
5. 集成與調試:將各模塊集成,通過調試器(如ST-Link)和日志進行功能驗證和問題排查。
###
STM32的開發層次結構體現了“高內聚、低耦合”的軟件工程思想。從底層的硬件寄存器,到提供通用接口的HAL庫,再到功能豐富的中間件,最終到達實現特定價值的應用軟件層。每一層都為上一層提供了更簡潔、更強大的支持。
對于應用軟件開發者而言,理解這個層次結構至關重要。它意味著:
- 不必從零開始:充分利用ST提供的HAL庫和中間件,避免重復造輪子。
- 關注點分離:可以將精力集中于產品特有的業務邏輯和創新功能上,而非陷入復雜的硬件細節。
- 提高可移植性:良好的分層設計使得當硬件平臺需要更換或升級時,只需調整底層驅動和HAL配置,應用層核心代碼可以最大程度地復用。
因此,掌握STM32的開發層次,并熟練運用STM32Cube生態(包括CubeMX、HAL庫、各種中間件),是高效、高質量進行STM32應用軟件開發的必由之路。
